Thông số kỹ thuật:
| ĐẦU VÀO VÀ ĐẦU RA / SỐ KÊNH | |
| Đầu vào: | MIC/LINE: 6 LINE: 2 |
| Output: | MASTER OUT: 1 MASTER OUT (PHONES): 1 MONITOR OUT (PHONES): 3 |
| ĐẦU VÀO | |
| MIC/LINE: | Loại: Giắc cắm kết hợp XLR/TRS (XLR: 2 HOT, TRS: TIP HOT) Độ khuếch đại đầu vào: +10 – +54 dB/–3 – +41 dB (khi bật Hi-Z) Trở kháng đầu vào: XLR: 3 kΩ Trở kháng đầu vào: TRS: 3 kΩ/1 MΩ (khi bật Hi-Z) Mức đầu vào tối đa: –2 dBu khi công tắc –26dB TẮT (ở 0 dBFS) Mức đầu vào tối đa: +24 dBu khi công tắc –26dB BẬT (ở 0 dBFS) Nguồn ảo: +48 V |
| LINE: | Loại: Giắc cắm điện thoại TS Đầu vào Trở kháng: 10 kΩ Mức đầu vào tối đa: +3 dBu Giắc cắm kết nối điện thoại thông minh: Loại: Giắc cắm mini TRRS (4 tiếp điểm/ĐẦU: Trái, VÒNG 1: Phải, VÒNG 2: Nối đất, VỎ: Mic) Trở kháng đầu vào: 10 kΩ Mức đầu vào tối đa: +3 dBu |
| ĐẦU RA | |
| ĐẦU RA CHÍNH: | Loại: Giắc cắm XLR (cân bằng) Mức đầu ra tối đa: +14.5 dBu Trở kháng đầu ra: 100 Ω |
| ĐẦU RA CHÍNH (TAI NGHE): | Loại: Giắc cắm tai nghe stereo tiêu chuẩn Mức đầu ra tối đa: 10 mW + 10 mW (tải 60Ω) Trở kháng đầu ra: 10 Ω |
| ĐẦU RA GIÁM SÁT (TAI NGHE): | Loại: Giắc cắm tai nghe stereo tiêu chuẩn Mức đầu ra tối đa: 10 mW + 10 mW (tải 60Ω) Trở kháng đầu ra: 10 Ω |
| CÁC BUS | MASTER: 1 MONITOR: 3 SEND EFX: 1 |
| DẢI KÊNH | |
| LOW CUT: | 75 Hz, 12 dB/OCT |
| EQ | HIGH: 10 kHz, ±15 dB, shelving |
| MID: | 2.5 kHz, ±15 dB, peaking |
| LOW: | 100 Hz, ±15 dB, shelving |
| Level meter: | 9 đoạn |
| Send effects: | 8 loại |
| BỘ GHI ÂM | |
| Số lượng track ghi âm đồng thời tối đa: | 12 ở 44.1/48/96 kHz |
| Số lượng track phát lại đồng thời tối đa: | 10 |
| Định dạng ghi âm: | WAV 44.1/48/96 kHz, 16/24-bit, mono/stereo |
| Phương tiện ghi âm: |
Thẻ SDHC tương thích 4GB – 32GB (Class 10 trở lên) Thẻ SDXC tương thích 64GB – 1TB (Class 10 hoặc (cao hơn) |
| GIAO DIỆN ÂM THANH | |
| 44.1/48 kHz: | Ghi âm: 12 kênh |
| Phát lại: | 4 kênh |
| Độ sâu bit: | 24-bit |
| Giao diện: | USB 2.0 |
| YÊU CẦU HỆ THỐNG CHO CHẾ ĐỘ GIAO DIỆN ÂM THANH | |
| Windows: |
Hệ điều hành: Windows® 8.1 / 10 / 11 (32bit/64bit) ** Chỉ hỗ trợ bộ điều khiển máy chủ USB với chipset Intel. Không đảm bảo hoạt động khi sử dụng với hub USB hoặc card mở rộng. |
| Mac: | Hệ điều hành: macOS 10.12 ~ 26 CPU: Intel® Core i3 trở lên USB: USB 3.0/USB 2.0* * Không đảm bảo hoạt động khi sử dụng với hub USB hoặc card mở rộng. iPhone/iPad: Hệ điều hành: iOS 10 ~ 26, iPadOS 15 ~ 26 * Cần có bộ chuyển đổi Apple Lightning sang USB dành cho máy ảnh. |
| ĐẦU ĐỌC THẺ | |
| Loại: | Thiết bị lưu trữ dung lượng lớn USB 2.0 tốc độ cao |
| Tần số lấy mẫu: | 44.1/48/96 kHz |
| Đáp ứng tần số: |
20 Hz – 20 kHz: –1 dB ở 44.1 kHz 20 Hz – 40 kHz: –3 dB ở 96 kHz (khi GAIN ở vị trí 3 giờ) |
| Độ nhiễu đầu vào tương đương: | –121 dBu hoặc thấp hơn (IHF-A) ở đầu vào +54dB/150Ω |
| Màn hình: | LCD có đèn nền (độ phân giải 96×64) |

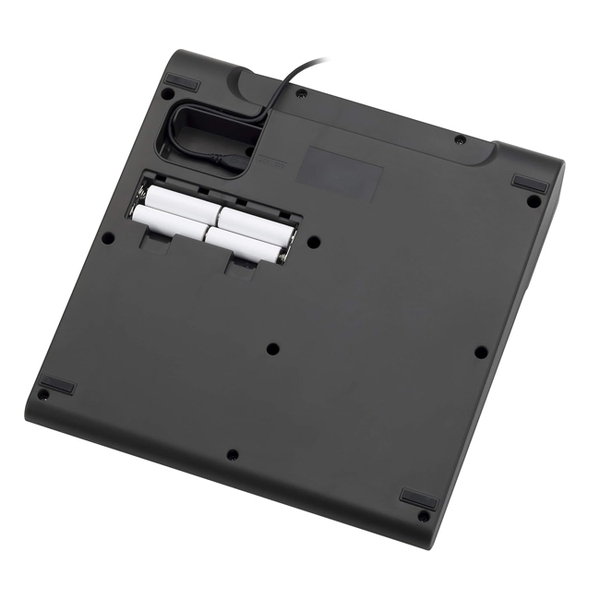

| Nguồn điện: | 4 pin AA (kiềm, lithium hoặc pin sạc NiMH) Bộ chuyển đổi AC (ZOOM AD-17): DC 5V/1A Hỗ trợ nguồn điện từ cổng USB |
| Thời gian ghi âm liên tục ước tính khi sử dụng pin: Ghi âm 44.1kHz/16-bit/4 kênh vào thẻ SD (khi nguồn 48V TẮT, ĐÈN NỀN LCD sáng trong 15 giây, CHẾ ĐỘ TIẾT KIỆM PIN BẬT và Trở kháng tai nghe là 62Ω): |
Pin kiềm: khoảng 1,5 giờ • Thời gian hoạt động liên tục của pin được xác định bằng các phương pháp thử nghiệm nội bộ. Thời gian thực tế sẽ thay đổi đáng kể tùy thuộc vào điều kiện sử dụng. |
| Công suất tiêu thụ: | 5 W |
| Kích thước bên ngoài: | 268 mm (Rộng) × 282 mm (Sâu) × 74 mm (Cao) |
| Trọng lượng (chỉ riêng thiết bị): | 1,56 kg |
